Beschreibung
Ein sieben Zoll Quad dient dazu, auf langen Flugstrecken höhere Reisegeschwindigkeiten zu gewährleisten und dabei ein sehr effizientes Gesamtsystem zur Verfügung zu stellen. Dies resultiert in der Tatsache, dass ein sieben Zoll Quad die perfekte Basis für Long-Range Flüge darstellt, ohne dass ihm die Kraft ausgeht, sollte es einmal windiger sein, oder muss er einmal eine etwas schwerere Kamera schultern. Ein sieben Zoll Quad wird dich nicht im Stich lassen und dir genau die Plattform bieten, die du dir erwartest.
Für die Aufnahme des eigenen Fluges ist eine Kamera unabdingbar. Ob privat oder gewerblich, eine Filmsequenz ist nur so gut wie das Vertrauen, welches man seinem Copter entgegenbringt. Ein sieben Zoll Quad bevorzugt große Motoren bis zu den Ausmaßen von 2807 (o.ä.). In Verbindung mit den großen Propellern entstehen niederfrequente Schwingungen die sich im Videobild bemerkbar machen können. Die Herausforderungen einer einfachen Bauweise, einer stabilen Konstruktion und eines vibrationsfreien Fluges haben dazu beigetragen den Camino 7“ als perfekte Video- und Longrange-Plattform zu entwickeln.

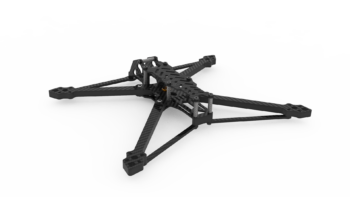

Spezifikationen:

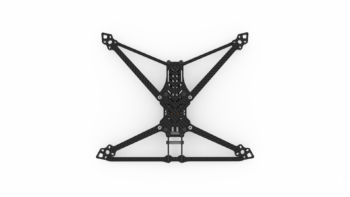

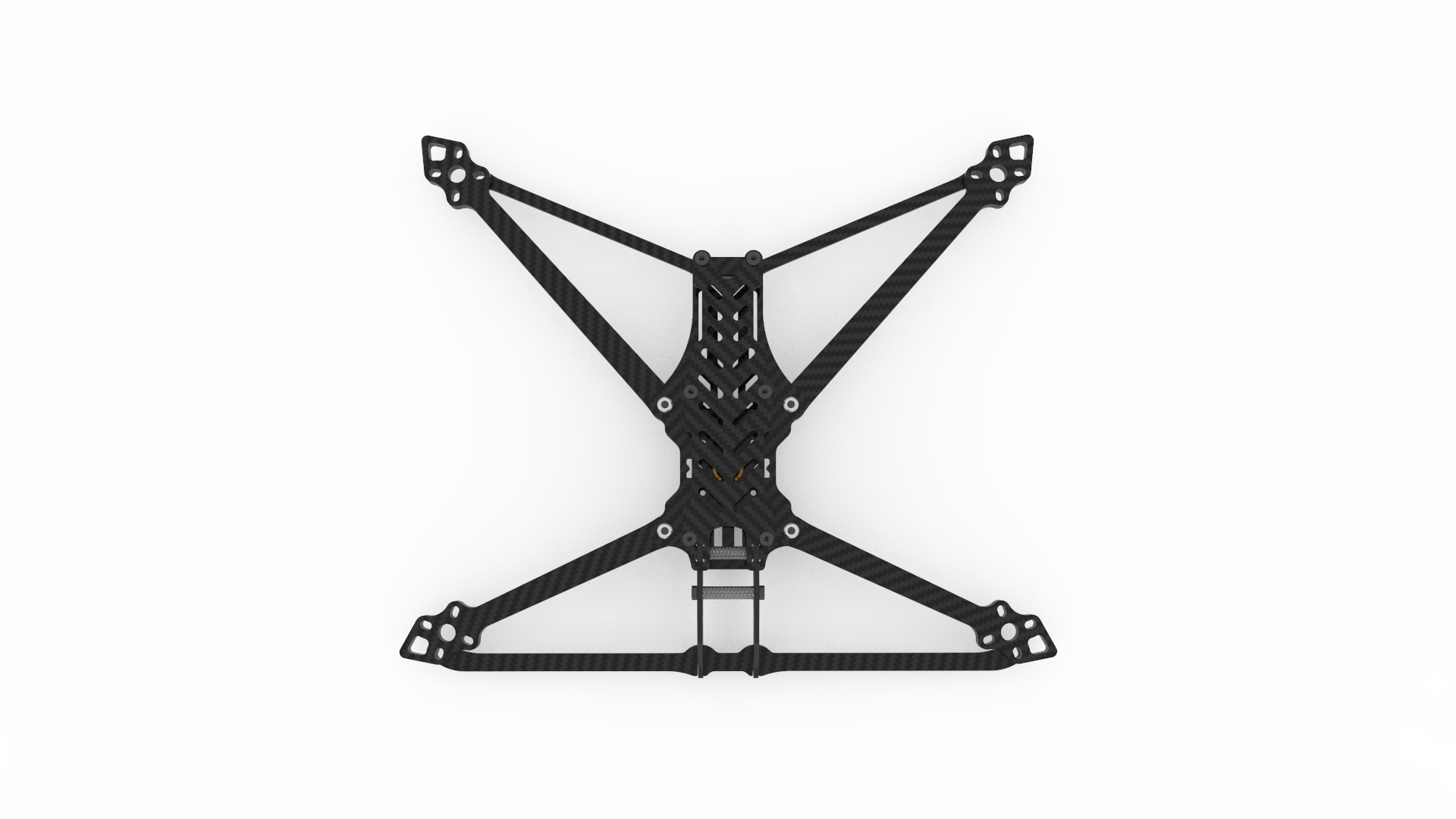

— Deadcat
– Das Design ermöglich ein kompaktes Quad und entfernt die Propeller aus dem Kamerabild, ohne die hinteren Motoren weit zusammen zu schieben und damit das Flugverhalten zu beeinflussen.
— 8mm Arme!
– Die stabilen Arme ermöglichen genug Steifigkeit, um Schwingungen im Videobild zu vermeiden.
— Central-Lock
– Die zentrale Arretierung ermöglicht eine spielfreie Befestigung der Arme ohne zusätzliche Schrauben
– Jeder Arm kann durch das Lösen einer einzigen Schraube getauscht werden. Dies ermöglicht eine schnelle Reparatur, um keinen Shot zu verpassen
— Flexible VTX-Position
– Egal ob Analog oder Digital: Du kannst im Heck einen VTX mit dem Bohrbild von 20x20mm montieren und diesen je nach Setup in der Position frei verschieben.
— DJI Air Unit kompatibel
– Neben dem Vista System findet auch eine vollwertige Air Unit Platz, die mit 2 kleinen Schrauben ohne zusätzliches Befestigungsmaterial sicher verschraubt werden kann

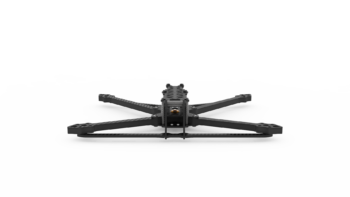

— Große Kamerakompatibilität
– Der Camino fasst sowohl 20mm DJI-Kameras, als auch 19mm Micro Kameras anderer Hersteller

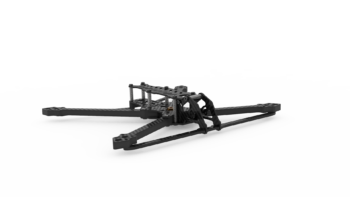

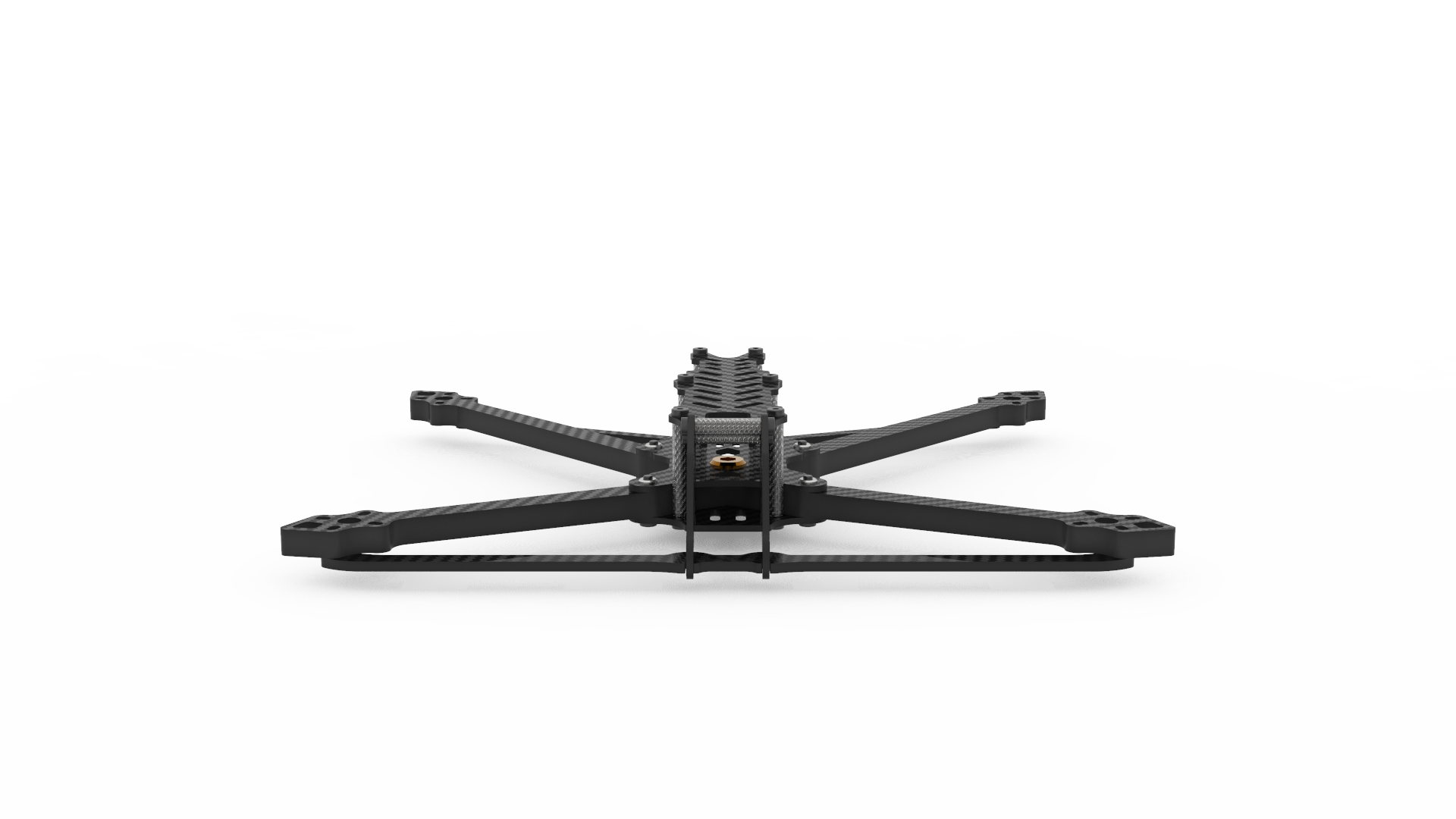

— Kamera-Käfig
– Die Kamera ist stets vor Beschädigungen geschützt und steht nicht hervor

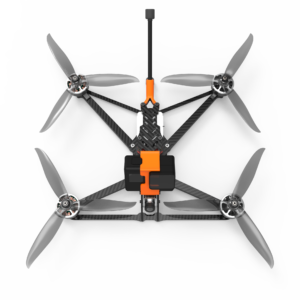

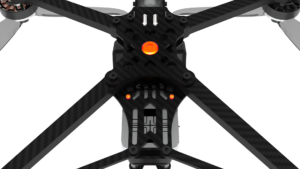

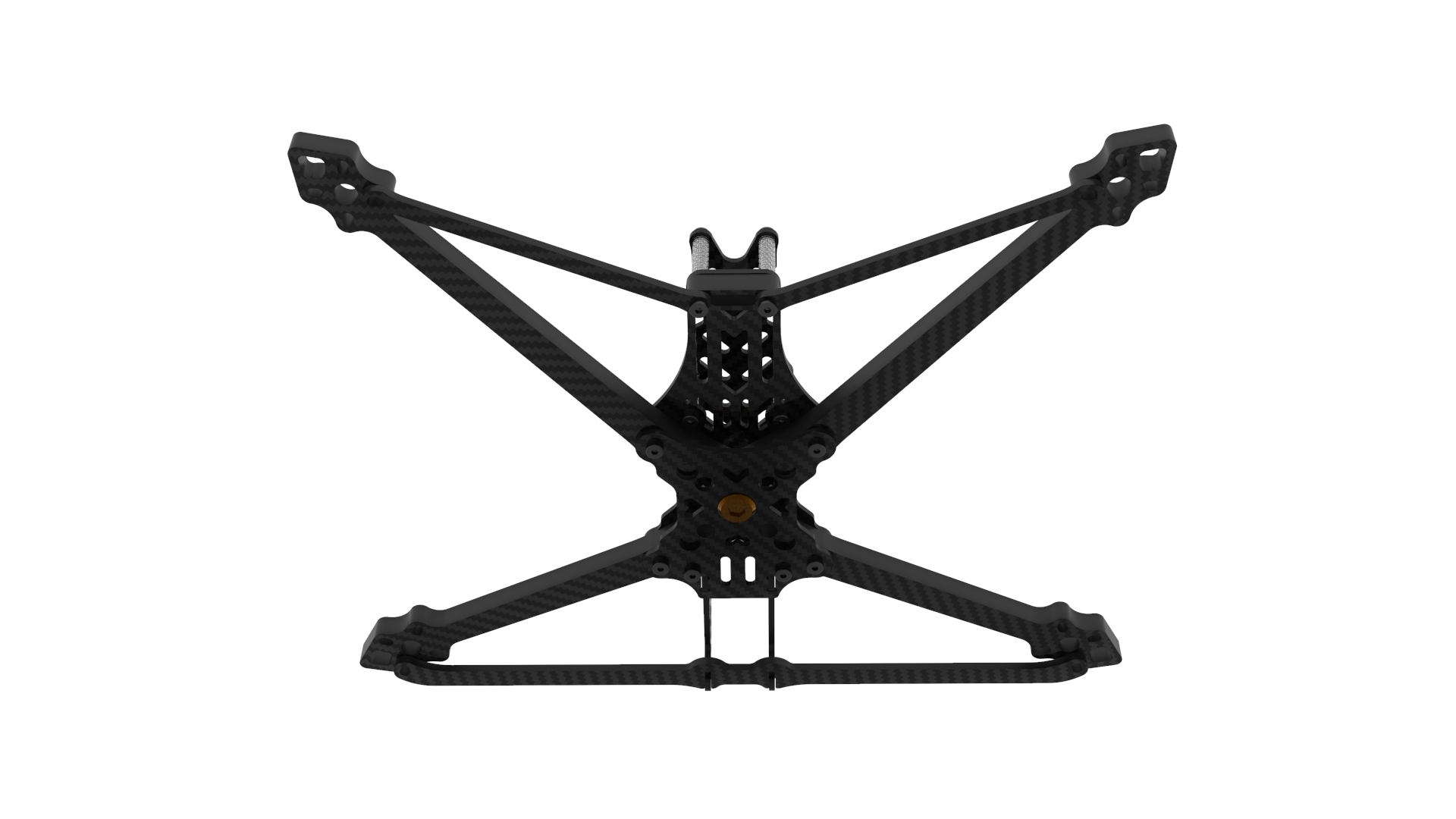

— Kondensator-Depot
– Ein sicherer Platz für einen Kondensator ist genauso wichtig wie ein Platz für den VTX, der Kondensator findet hinter der Kamera Platz und kann zusätzlich an der Bodenplatte befestigt werden.

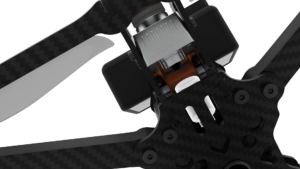

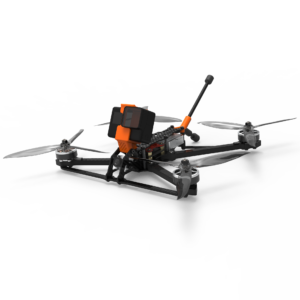

— Kamera-Mount
– An der Oberseite des Quads können verschiedene Kamera Mounts befestigt werden (nicht im Lieferumfang enthalten), diese lassen sich im Winkel zwischen 20°-40° stufenlos verstellen. So ist eine schnelle Anpassung des Kamerawinkels an die aktuelle Situation und Geschwindigkeit möglich.

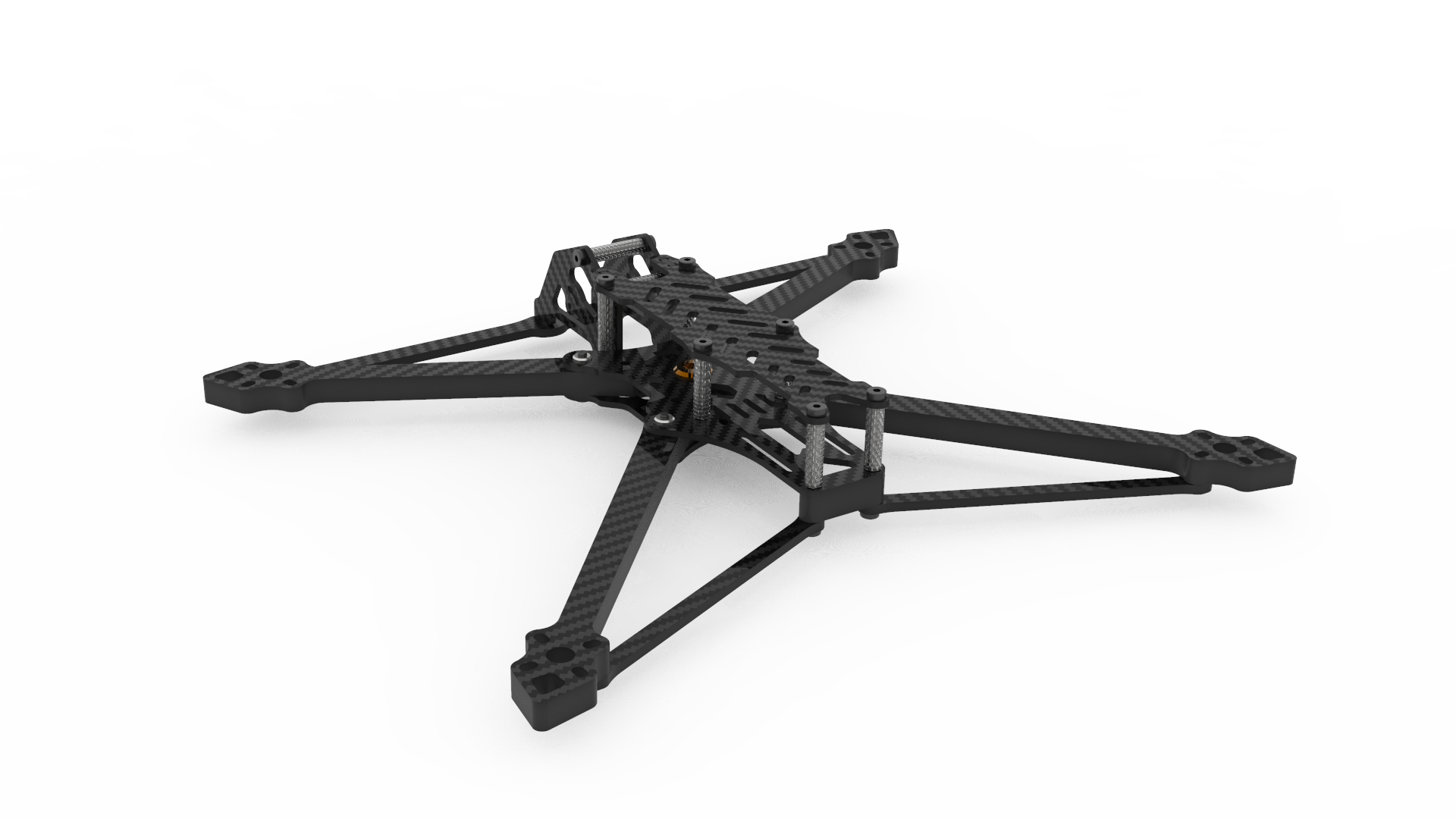

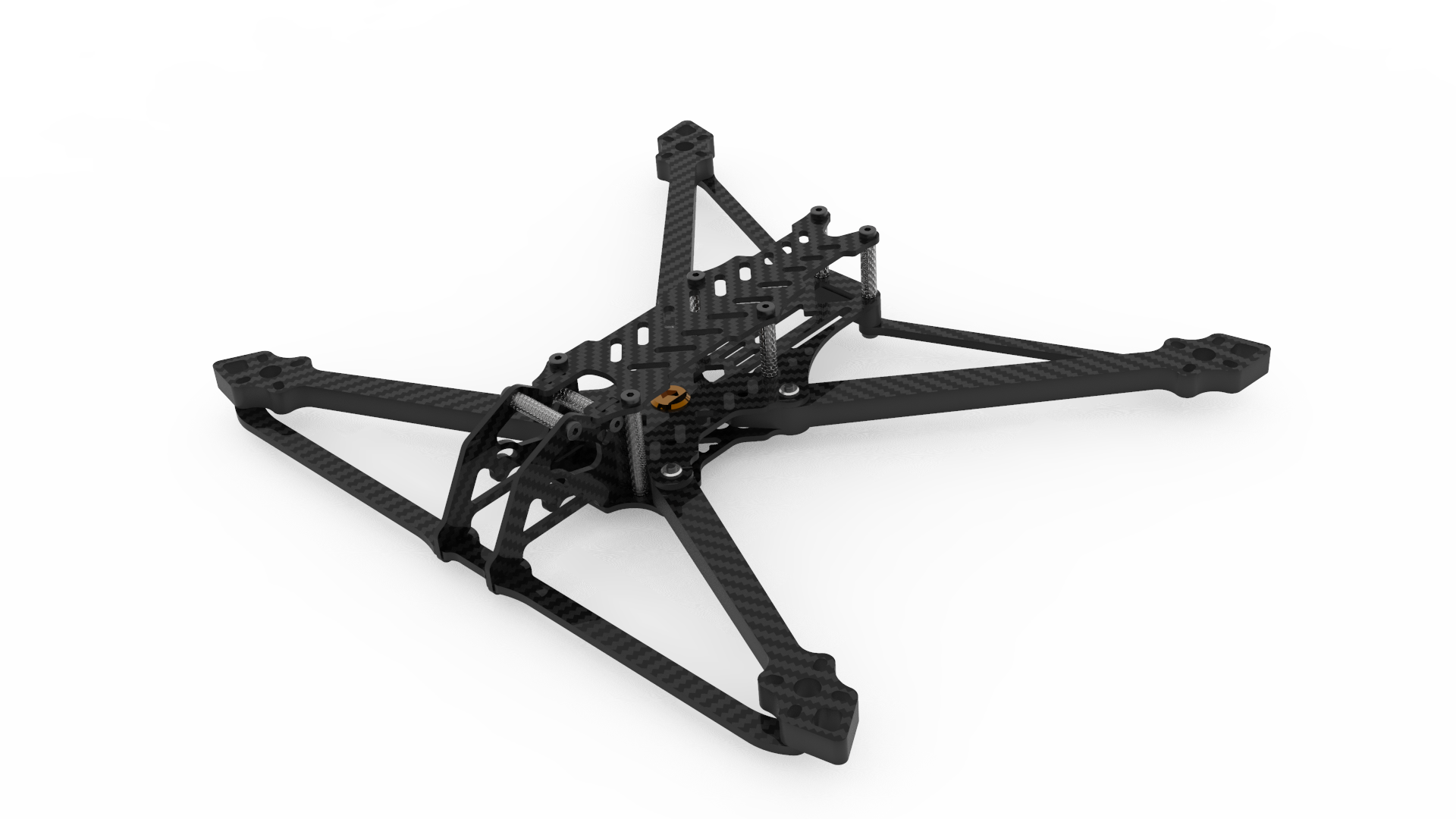

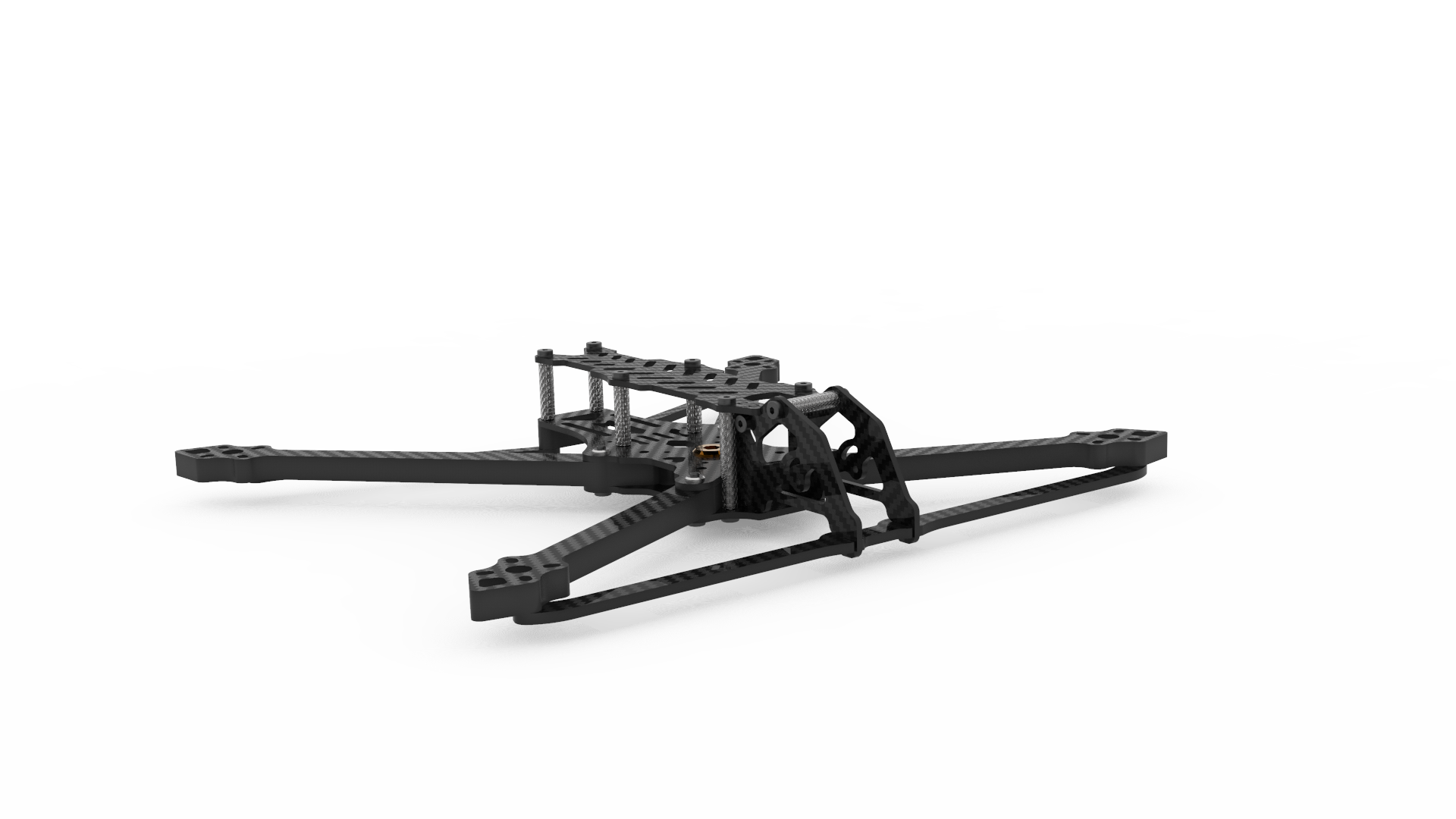

— Streben
– Die zusätzlichen Verstärkungsstreben erzeugen eine sehr steife Rahmenkonstruktion bei geringstem Gewicht.

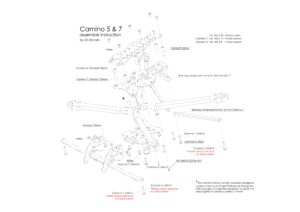

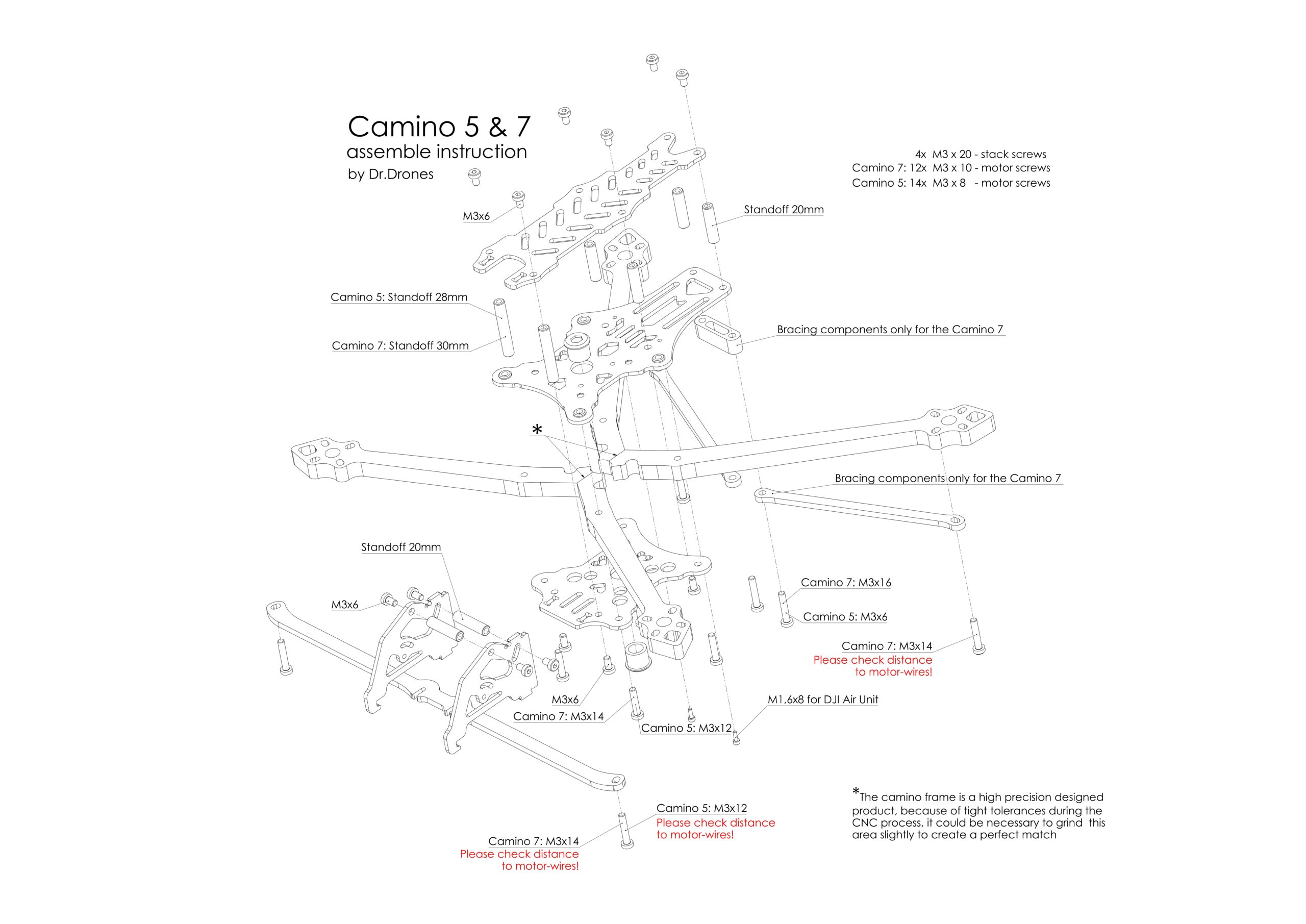

Explosionszeichnung (zum Vergrößern auf das Bild klicken):
Hier seht ihr den kompletten Aufbau eines Camino 7 inkl. einigen Tipps und Tricks!
Passgenauigkeit:
Um absolute Passgenauigkeit zu gewährleisten und Reklamationen zu vermeiden werden die Frames vor der Bestellung komplett montiert und wieder zerlegt. Durch den Zusammenbau können Spuren am Frame entstehen die im aufgebauten Zustand allerdings nicht zu sehen sind (Beispielsweiße zwischen Bottom und Middle Plate).
Druckteile:
Die Druckteile sind nicht enthalten (siehe Lieferumfang).
Ihr könnt hier passende Teile separat bestellen:
https://rotor-service.at/produkt-kategorie/copter/ersatzteile/camino-7-zoll/
Für alle die selbst drucken wollen gibt es die STL Datei auch kostenfrei als Download: https://www.thingiverse.com/thing:5176225
CFK Dicken:
– Top Plate, Middle Plate, Bottom Plate, Cam Plate = 2mm
– Strebe vorne, Strebe hinten = 3mm
– Arm vorne, Arm hinten, Standoff für Strebe hinten = 8mm
Gewichte:
Frame Gesamtgewicht (inkl. Motorschrauben!): 171g
Alle im Lieferumfang enthaltenen CFK Teile: 132g
Gesamte Hardware (Standoffs, Schrauben (inkl. Motorschrauben!): 39g
Lieferumfang:
– 1x Top Plate
– 1x Middle Plate
– 1x Bottom Plate
– 2x Cam Plate
– 1x Strebe vorne
– 2x Strebe hinten
– 1x Standoff für Streben hinten
– 2x Arm vorne
– 2x Arm hinten
– 2x Standoff geriffelt M3 / 30mm – schwarz
– 6x Standoff geriffelt M3 / 20mm – schwarz
– 4x Einpressmutter M3
– 4x Mutter Nylon M3
– 1x Center Schraube + Mutter
– 4x Schraube Senkkopf M3 / 20mm
– 2x Schraube Zylinderkopf M1,6 / 8mm
– 14x Schraube Linsenkopf M3 / 6mm
– 12x Schraube Linsenkopf M3 / 10mm
– 8x Schraube Linsenkopf M3 / 14mm
– 2x Schraube Linsenkopf M3 / 16mm
